Сварная спиральная трубка является важным компонентом в современных нефтяных и газовых операциях, широко используемых для вмешательств, бурения и технического обслуживания. Благодаря своей непрерывной длине, силе и адаптивности, он стал приобретенным решением для многих сложных полевых условий. Но в то время как его приложения хорошо известны, меньше людей понимают, как на самом деле производится сварная спиральная трубка. Эта статья содержит всеобъемлющее и доступное объяснение всего производственного процесса, от выбора сырья до конечного контроля качества, помогая вам оценить точность и технологию, которые входят во все длины труб.
Прежде чем погрузиться в производственный процесс, важно понять, что такое сварная спиральная трубка и почему это важно. Стученная трубка по сути является длинной, непрерывной трубной раной на катушке. В отличие от традиционной бурильной трубы, которая должна быть соединена секцией по секции, спиральные трубки могут быть вставлены и сняты из скважины без прерывания. Это экономит время и повышает эффективность, особенно в живых скважинах.
Сварная спиральная трубка производится путем сбора плоских полос из стали или сплава, формируя их в трубки и соединяя края с использованием сварки. Он отличается от бесшовной спиральной трубки, которая изготовлена из твердой заготовки без каких -либо швов. Сварные трубки, как правило, более экономичны для производства, могут быть изготовлены в более длительных непрерывных длинах и обеспечивают высокую степень гибкости размеров.
Первая стадия в производстве сварной спиральной трубки выбирает правильное сырье. Как правило, высокопрочная, низкопластная сталь используется из-за ее превосходных механических свойств, коррозионной стойкости и сварки. В некоторых случаях, устойчивые к коррозии сплавы (CRA), такие как сплавы на основе нержавеющей стали или никеля, выбираются для более требовательных сред, таких как кислый газ или оффшорные скважины.
Металл обычно доставляется в катушках или плоских полосках, иногда называемых Skelp. Качество этого сырья имеет решающее значение, потому что любые недостатки в композиции или качество поверхности могут повлиять на производительность и безопасность готовых труб.
Перед началом обработки материал подвергается химическому анализу и механическим испытаниям, чтобы обеспечить соответствие необходимым стандартам для прочности, прочности и коррозионной стойкости.
После проверки сырья стальная полоса подвергается подготовке к краю. Это включает в себя обрезку краев, чтобы убедиться, что они гладкие, квадратные и без заусенцев или загрязнения. Правильная подготовка к краю жизненно важна для производства сильного и равномерного сварного шва во время следующего шага.
Во многих современных объектах полоса также очищается с использованием чистки чистки растворителей или чистки плазмы для удаления любых слоев масла, грязи или оксида, которые могут мешать процессу сварки. Обеспечение чистой поверхности обеспечивает лучшее слияние и сводит к минимуму риск дефектов сварки.
Как только полоса будет готова, она входит в формирующую мельницу, где она постепенно формируется в круглую трубку. Это делается через серию роликов, которые аккуратно сгибают полосу в круглый поперечный сечение. Этот процесс должен точно контролировать, чтобы избежать введения внутреннего напряжения или деформаций.
На этом этапе края полосы объединены, но еще не объединены. Трубка теперь по сути является полым цилиндром с узким открытым швом, проходящим по ее длине.
Следующим шагом является сварка краев, чтобы сформировать непрерывный, под давлением шва. Большинство сварных спиральных труб производится с использованием высокочастотной сварки электрического сопротивления (ERW), где к краям применяется электрический ток, нагревая их до тех пор, пока они не достигнут надлежащей температуры для слияния. Затем давление применяется для создания краев вместе без добавления материала наполнителя.
Другим методом иногда используется лазерная сварка, которая предлагает точность и низкий тепловой вход, особенно в более тонких или более экзотических материалах. Независимо от метода, цель представляет собой последовательный, без дефектов сварка с механическими свойствами, равными или лучше, чем основной металл.
После сварки трубка, как правило, обрабатывают тепло-либо локально в области сварного шва, либо по всей длине-чтобы снять напряжения и восстановить механические свойства.
После сварки варианты внутренних и наружных сварных шариков (слегка приподнятый шв из процесса сварки) могут быть удалены с использованием инструментов для шарфинга. Это обеспечивает гладкую поверхность и помогает предотвратить нарушение потока или эрозию в высокоскоростных применениях жидкости.
Во многих случаях трубка также полируется или маринована, чтобы улучшить отделку поверхности и удалить любое окисление, которое образовалось во время сварки. Эти шаги не только улучшают внешний вид, но и помогают предотвратить коррозию во время работы.
Недавно сварная трубка теперь подвергается холодной работе - типично холодного рисунка или холодного проката - для уточнения его размеров, увеличения прочности и улучшения качества поверхности. Во время этого процесса трубка вытягивается или свернут сквозь умирание, чтобы достичь желаемого диаметра и толщины стенки.
Холодная работа выравнивает структуру зерна металла, придавая трубке большую прочность и устойчивость к усталости. Это также повышает точность размеров, что важно для обеспечения того, чтобы трубка хорошо работала под давлением и правильно вписывается в оборудование для скважины.
В зависимости от используемой стали и желаемых механических свойств трубка может подвергаться термической обработке всего тела, такой как нормализация, гашение и отпуск или снятие напряжений. Эти обработки восстанавливают пластичность, потерянную во время холодной работы и обеспечивают последовательные механические свойства по всей длине трубки.
Тепловая обработка выполняется в контролируемых печи со строгим мониторингом температуры, чтобы обеспечить развитие стальной конструкции требуется прочность и прочность, не становясь хрупкой.
С трубкой, которая теперь находится в почти промышленной форме, она проходит обширное неразрушающее тестирование, чтобы обеспечить качество и надежность. Общие тесты включают:
Ультразвуковое тестирование : чтобы обнаружить внутренние недостатки или несоответствия толщины стенки.
Тестирование вихревого тока : найти поверхностные трещины и сварки дефектов.
Гидростатические испытания : где трубка под давлением водой для проверки утечек и обеспечения сопротивления под давлением.
Эти тесты помогают поймать недостатки, которые могут привести к сбое в полевых условиях. Только трубка, которая проходит все проверки NDT, может продвинуться вперед к окончательной обработке.

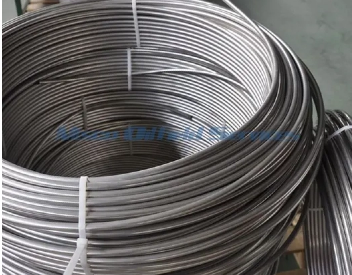

После качественных проверок трубка опускается на большие барабаны. Сварная спиральная трубка может производиться в непрерывных длинах, превышающих 30 000 футов, что идеально подходит для длинных горизонтальных скважин. Трубки измеряются, разрезаны и опускаются в соответствии с конкретными требованиями клиента.
Этот шаг также включает в себя маркировку и записи данных, обеспечивающие отслеживание для каждой произведенной катушки. Операторы могут получить доступ к подробным производственным записям, включая результаты инспекций и материальных сертификатов.
Перед тем, как покинуть производственное предприятие, трубка проходит окончательный осмотр. Рабочие проверяют прямолинейность, отделку поверхности, универскую толщину стенки и правильную спираль. Если трубка соответствует всем спецификациям, она очищается, покрывается и надежно упакован для транспорта.
Надлежащая упаковка гарантирует, что трубка защищена во время отправки и готова к немедленному развертыванию, как только она достигнет места работы.
Производство сварной спиральной трубки представляет собой сложный многоэтапный процесс, который включает в себя тщательный выбор материала, точную сварку, холодную работу, термообработку и тщательное тестирование. Каждое этап должен контролироваться для производства труб, которые отвечают высоким потребностям нефтегазовой промышленности.
Современные методы производства и улучшение контроля качества сделали сварные спиральные трубки надежным и экономически эффективным выбором для многих приложений. Его гибкость, доступность в длинные длины и настраиваемый дизайн делают его хорошо подходящим для всего, от обычного хорошо обслуживания до специализированных оффшорных операций.
По мере того, как спрос на эффективные, высокоэффективные решения в операциях на нефтяных местах продолжают расти, понимание того, как производится сварная спиральная трубка, помогает операторам принимать более информированные решения о его использовании и надежности в полевых условиях.
