Задумывались ли вы, как кабели могут выдерживать экстремальные условия, такие как высокое давление, температура и коррозия? Кабели с трубками (TEC) разработаны для процветания в таких средах. TEC играют важную роль в таких отраслях, как нефть и газ, телекоммуникации и аэрокосмическая промышленность, обеспечивая непревзойденную долговечность и производительность.
В этой статье мы рассмотрим, как производятся TEC, их компоненты и передовые технологии, связанные с их производством.
Кабели с трубками (TEC) предназначены для обработки экстремальных сред, где обычные кабели терпят неудачу. В отличие от традиционных кабелей, которые обычно состоят из внутреннего проводника, завернутого в изоляцию, ТЕК оснащены защитной внешней трубкой. Эта трубка может быть сделана из таких материалов, как нержавеющая сталь, никелевые сплавы или полимеры, предлагая защиту от давления, температуры и коррозии.
Инкапсуляция имеет решающее значение для отраслей, которые требуют высокой долговечности и производительности, таких как нефть и газ. Регулярные кабели часто не могут пережить суровые условия, обнаруженные в условиях скважины или подводных операций. TEC, с другой стороны, поддерживают целостность сигнала и доставку мощности в этих сложных настройках, даже при воздействии экстремальных температур, высоких давлений и коррозионных химических веществ.
Защитный слой помогает предотвратить физическое повреждение от внешних воздействий, гарантируя, что материал ядра остается неповрежденным и функциональным. Эта особенность жизненно важна в оффшорных нефтяных буровых установках или в удаленных местах, где суровые факторы окружающей среды могут значительно снизить срок службы стандартных кабелей.
Одним из наиболее значительных преимуществ TEC является их способность функционировать без значительной деградации в течение продолжительных периодов воздействия суровых факторов окружающей среды. Это делает их незаменимыми в критических приложениях, где стоимость сбоя может быть огромной. Они также предлагают повышенную производительность в экстремальных приложениях, что делает их очень подходящими для отраслей, где неудача может привести к катастрофическим последствиям.
TEC необходимы в нескольких критических отраслях, где их долговечность и сопротивление экстремальным условиям являются ключевыми. Вот некоторые из наиболее распространенных приложений:
Нефть и газ : ТЕК используются при мониторинге скважины, помогая отслеживать такие условия, как температура и давление. Они также имеют решающее значение для проверки трубопроводов, обеспечивая передачу данных на большие расстояния без потерь. С высокой прочностью растяжения и сопротивлением коррозии эти кабели гарантируют, что системы остаются в эксплуатации в средах, где другие могут потерпеть неудачу. Эти кабели часто развертываются в глубоководных нефтяных скважинах, где они помогают предоставить данные в реальном времени об условиях скважины. TEC предоставляют важные возможности мониторинга, позволяя получить раннее обнаружение проблем и предотвращение простоя простоя
Телекоммуникации : эти кабели играют ключевую роль в сетях связи с длинными связями, особенно подводными кабелями. TEC обеспечивают надежную передачу данных, даже под давлением океана. Коррозионная стойкость и гибкость материалов, используемых в TECS, делают их идеальными для установки в подводных условиях. В дополнение к подводным кабелям, TEC также используются в наземных и космических системах связи. Эти кабели гарантируют, что глобальные сети связи остаются в эксплуатации, предоставляя непрерывное обслуживание даже в экстремальных средах, таких как глубоководные траншеи и космос.
Аэрокосмическая и защита : ТЕК используются для доставки энергии и связи в системах самолетов, космических кораблей и обороны. Они могут противостоять жестким условиям, обнаруженным в космической и военной среде, где целостность сигнала и доставка энергии имеют первостепенное значение для успеха миссии. ТЕК часто используются в радатных и коммуникационных системах в космическом корабле, а также в системах связи военного класса, где надежность имеет решающее значение. Их способность работать в высокой радиационной среде делает их решающими в космических миссиях и военных операциях.
Структурное мониторинг здоровья : ТЕК также используются для мониторинга структурной целостности мостов, туннелей и зданий. Датчики в этих кабелях помогают обнаруживать вибрации, напряжения и изменения температуры, предотвращая структурные сбои. Это приложение становится все более важным в разработке умных городов, где мониторинг инфраструктуры в реальном времени становится необходимой. TEC в мониторинге структурного здоровья помогают обнаружить проблемы, прежде чем они переразится в дорогостоящий ремонт или катастрофические сбои. Предоставляя непрерывный мониторинг, TEC способствуют общей безопасности городской инфраструктуры и предотвращают бедствия.
Эти приложения показывают, насколько универсальны TEC, что делает их незаменимыми в отраслях, где неудача не является вариантом.
Сердечком кабеля, включенного в трубку (TEC), может быть электрическим проводником или оптическим волокном. Выбор зависит от предполагаемого приложения.
Электрический проводник : медь и алюминий являются общими материалами. Медь предпочтительнее своей превосходной проводимости, в то время как алюминий легче и дешевле. Эти материалы тщательно выбираются для оптимизации производительности при одновременном снижении затрат, что особенно важно для крупномасштабных приложений. Медь часто выбирается для применений, которые требуют более высокой электрической проводимости, в то время как алюминий предпочтительнее, когда вес и стоимость являются проблемами.
Оптическое волокно : кремнетическое стекло часто используется для оптических волокон, поскольку оно позволяет выполнять высокоскоростной передачу данных с минимальной потерей сигнала. Оптические волокна все чаще используются в TECS для их способности передавать данные на большие расстояния без ухудшения. Оптические TEC широко используются в связи, где данные необходимы для прохождения на большие расстояния без помех. Материал ядра также влияет на скорость передачи и способность данных TEC, что имеет решающее значение в таких областях, как телекоммуникации.
Основной материал играет важную роль в определении производительности кабеля, особенно в приложениях, требующих надежной передачи сигнала или мощности. Производительность TEC в значительной степени зависит от выбора материала, и очень важно выбрать лучший основной материал на основе конкретных требований приложения.
После выбора основного материала он заключен в защитную трубку. Трубинг служит первой линией защиты от экологических стрессоров.
Нержавеющая сталь : это используется в средах высокого давления и высокотемпературных условий, таких как нефтяные и газовые скважины. Нержавеющая сталь обеспечивает непревзойденную долговечность и коррозионную стойкость, что делает ее идеальным для сложных условий.
Никелевые сплавы : идеально подходит для коррозийных сред, таких как подводные применения. Никелевые сплавы обеспечивают превосходную защиту как от коррозии, так и от механического напряжения. Эти сплавы часто используются в подводных средах, где воздействие соленой воды является серьезной проблемой.
Полимер : легкий и гибкий, часто используемый в аэрокосмической или медицинской приложениях. Использование полимеров также может обеспечить отличные изоляционные свойства, особенно в приложениях, требующих электрического сопротивления. Полимеры обычно используются в аэрокосмических приложениях из -за их гибкости и простоты установки.
Инкапсуляция гарантирует, что кабель может сопротивляться экстремальным температурам, давлению и коррозии, что делает его подходящим для суровых условий. Это особенно важно, когда кабель подвергается воздействию химически реактивных сред, таких как глубоководные операции или геотермальные сайты. Внешние трубки не только обеспечивают защиту от элементов, но и гарантирует, что ядро кабеля остается нетронутой и функциональной.
После того, как ядро инкапсулируется, его часто заполняют буферным слоем или гелем. Этот слой помогает защитить ядро от механического напряжения и повреждения окружающей среды.
Буферные слои : защитите от входа в воду и физического повреждения, гарантируя, что кабель остается нетронутым даже под давлением. Буферный слой также предотвращает повреждение ядра из -за физического воздействия во время транспортировки или установки.
Гель : снижает шансы на разрушение кабеля из -за вибраций или механического напряжения. Гелевой слой также помогает в поддержании конструктивной целостности кабеля путем минимизации перемещения ядра в трубке. Этот гель гарантирует, что кабель может работать в средах, где вибрации и движение постоянны, например, в подводных или высотных приложениях.
Эти слои увеличивают долговечность кабеля, обеспечивая длительную производительность в жестких условиях. Сочетание надежных материалов и инновационных конструкций гарантирует, что TEC могут выдерживать экстремальные механические и экологические напряжения. Это особенно важно в таких секторах, как нефть и газ, где простоя из -за сбоя кабеля может быть чрезвычайно дорогостоящим.

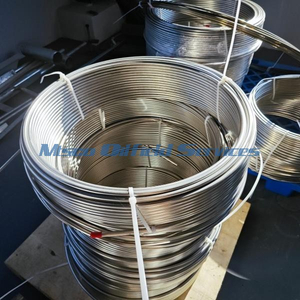

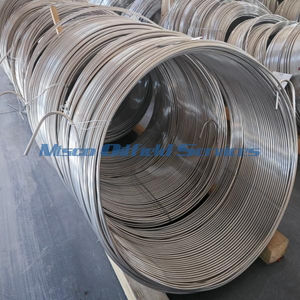

После того, как трубка заполняется, кабель осторожно заманивается в катушки. Этот шаг облегчает транспортировку и установку кабеля.
Процесс обмотки гарантирует, что кабель сохраняет свою структурную целостность во время обработки и установки. Высокие стандарты контроля качества используются для обеспечения однородности, предотвращая дефекты, которые могут повлиять на производительность кабеля.
Надлежащая панель также сводит к минимуму повреждение во время транспортировки, обеспечивая достижение кабеля в целом. Это важно для поддержания производительности кабеля в реальных приложениях. Стоимость является важным процессом, который обеспечивает плавное развертывание и установку TEC.
До того, как TEC будет готов к использованию, он проходит строгое тестирование, чтобы убедиться, что он может противостоять суровым условиям, для которого он был разработан.
Тест на прочность на растяжение : гарантирует, что кабель может обрабатывать механическое напряжение без лома. Этот тест необходим для приложений, где кабели подвергаются тяжелой нагрузке или деформации окружающей среды.
Экологические испытания : испытания устойчивости к экстремальным температурам, давлению и химическому воздействию. ТЕК проходят тестирование, которое имитирует фактические условия работы, чтобы обеспечить соответствие самым высоким стандартам.
Тест оптического ослабления : измеряет потерю сигнала в оптических волокнах. Этот тест особенно важен для приложений, требующих высокой целостности данных, таких как телекоммуникации.
Обеспечение качества имеет решающее значение для TEC, поскольку они используются в критических приложениях, где сбой не является вариантом. Строгое тестирование помогает гарантировать, что каждый TEC подходит для его предполагаемого использования. Эти тесты предоставляют критические данные, которые гарантируют производительность TEC в реальных условиях.
Оптические волокна необходимы в кабелях, включающих трубку (TEC) из-за их способности ощущать различные факторы окружающей среды, такие как температура, давление, деформация и вибрация.
Температура : Оптические волокна могут обнаружить изменения температуры в удаленных местах, таких как скважины или геотермальные участки. Эта способность делает их важными для мониторинга изменений температуры в сложных условиях.
Давление : ТЕК используются для контроля колебаний давления, обеспечивая безопасность и стабильность таких систем, как трубопроводы или структурные компоненты.
Нагрузка и вибрация : измерением деформации и вибрации оптические волокна помогают контролировать здоровье критической инфраструктуры, таких как мосты или самолеты. Эта способность зондирования обеспечивает упреждающее обслуживание, предотвращая дорогостоящие сбои.
Эти чувствительные возможности делают Optical TECS неоценимыми в отраслях, которые требуют надежного мониторинга в реальном времени.
Технология DTS обеспечивает непрерывный мониторинг температуры в реальном времени по всей длине оптического волокна.
Оптические волокна в TEC используют легкие импульсы для обнаружения изменений температуры.
Это обеспечивает точное картирование температуры, что имеет важное значение в таких приложениях, как мониторинг трубопровода или оценки теплового градиента.
С DTS компании могут выявлять потенциальные проблемы, прежде чем они увеличатся, что облегчает поддержание оборудования и предотвращение сбоев.
DAS использует оптоволокну для обнаружения акустических сигналов по длине волокна.
Эта технология идеально подходит для сейсмического мониторинга, помогая отслеживать движения грунта в режиме реального времени.
Он также играет ключевую роль в системах пограничной охраны, обеспечивая безопасность критической инфраструктуры, таких как нефтяные бурости или периметру безопасности.
DAS предоставляет ценные данные для мониторинга сейсмической активности и обнаружения несанкционированного доступа, улучшая как безопасность, так и безопасность.
При выборе кабелей, включенных в трубку (TEC), необходимо учитывать несколько факторов, чтобы обеспечить оптимальную производительность в сложных условиях.
Факторы окружающей среды : TEC необходимо противостоять экстремальным условиям. Рассмотрим температурное , давление и коррозионные среды , где будет использоваться кабель. Например, нефтяные и газовые скважины требуют TEC, которые могут выдержать высокое давление и высокие температуры, в то время как подводные кабели должны сопротивляться коррозии из соленой воды.
Гибкость против жесткости : в зависимости от сайта установки, гибкость может иметь решающее значение. Для фиксированных установок может подходить жесткий кабель. Тем не менее, для областей, где кабель должен проходить через плотные места или где ожидается перемещение, идеальный вариант является более гибким вариантом.
Размер и вес : размер и вес кабеля влияют на его обработку, установку и производительность. Например, более легкие кабели проще транспортировать и установить, но в некоторых случаях для долговечности может потребоваться более тяжелый, более надежный кабель.
Долговечность и продолжительность жизни : ТЕК используются в долгосрочных приложениях, поэтому необходимо обеспечение Кабель должен быть в состоянии выдерживать механическое напряжение, колебания температуры и другие суровые условия без быстрого ухудшения. долгосрочной эффективности .
Эти факторы помогают гарантировать, что выбранная вами TEC будет надежно выполнять его конкретное применение, будь то на нефтяном поле, под водой или в аэрокосмических условиях.
Технология, лежащая в основе кабелей, каблетов (TEC), продолжает развиваться. Эти кабели становятся важными для таких отраслей, как нефть, газ, телекоммуникации и аэрокосмическая промышленность. В будущем TECS будет играть важную роль в создании интеллектуальных городов и передовых систем мониторинга инфраструктуры. Их долговечность и надежность делают их незаменимыми для передачи данных в реальном времени и мониторинга окружающей среды.
