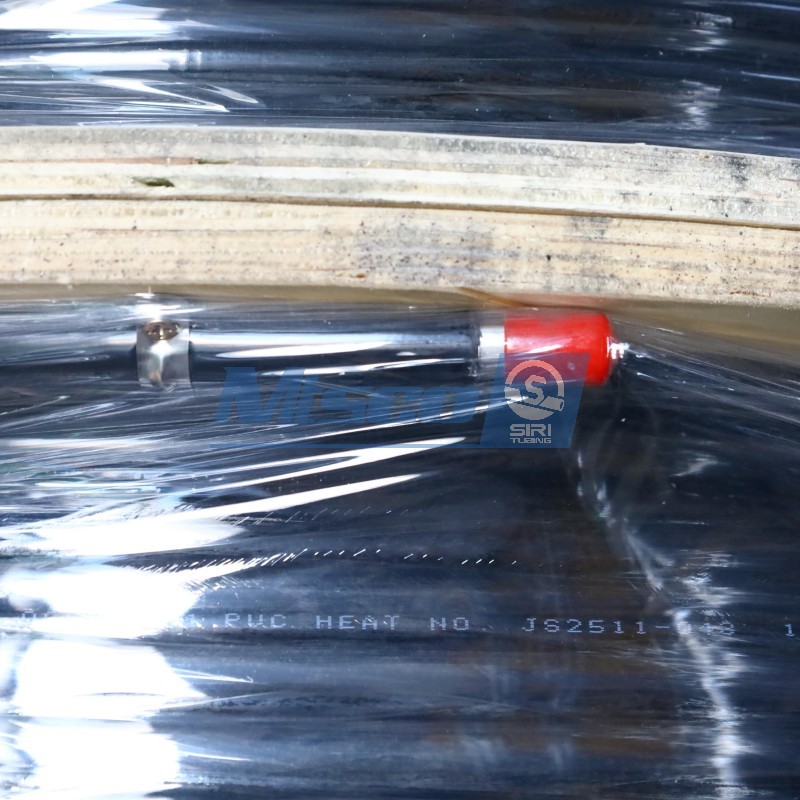

Флэтпак линии управления из сплава 625 ASTM B704 с инкапсуляцией Santoprene TPV
Технические характеристики
Элемент | Подробности |
Тип продукта | Плоская упаковка линии управления |
Материал | сплав 625 (N06625) (316/316L/316Ti, 304/304L, S31803/2205, S332750/2507, доступен сплав 825) |
Инкапсуляционный материал | Рилсан Пенсильвания 11 ( Доступны ФЭП, ПВДФ, Сантопрен ТПВ) |
Внешний диаметр | 3,18-38,1 мм (1/8'-11/2') |
Толщина стены | 0,4–2,54 мм (0,016–0,1 дюйма) |
Длина | <15 000 м (<50 000 футов) |
Стандарты | АСТМ Б704 |
Производственный процесс | 100% лазерная сварка, холодная вытяжка, яркий отжиг |
Испытание давлением | Обычный 5000 фунтов на квадратный дюйм / Макс. 15000 фунтов на квадратный дюйм |
Осмотр | Внешний вид, PMI, размер, герметичность , ET, гидравлическое испытание |
Сертификаты | ИСО |
Упаковка | Пластиковая катушка, Деревянная катушка, Катушка из цельного дерева, Железная катушка, Деревянный ящик |
Дополнительная услуга | Инкапсуляция, индивидуальная длина, проверка третьей стороной |
Преимущества продукта
· Сверхдлительное непрерывное производство : плоская упаковка контрольной линии может достигать максимальной длины 50 000 футов (приблизительно 15 км) на рулон, что позволяет сократить количество стыков на месте и повысить надежность системы ..
· Несущая способность при высоком давлении : плоский пакет управления имеет стандартное гидравлическое испытательное давление 5000 фунтов на квадратный дюйм и может выдерживать максимальное испытательное давление 15000 фунтов на квадратный дюйм, что соответствует требованиям подавляющего большинства применений с высоким давлением..
· Разнообразные герметизирующие материалы : обеспечивает несколько вариантов пластиковой герметизации, включая FEP, PVDF, Rilsan PA 11 и Santoprene TPV, отвечающие различным требованиям к условиям труда..
· Гарантия сертификации ISO : Siri Tubing получила сертификат системы управления качеством ISO 9001, что обеспечивает стабильное и контролируемое качество продукции..
· Возможность быстрой доставки : регулярные спецификации хранятся на складе круглый год, что позволяет быстро реагировать на срочные потребности клиентов и гарантировать своевременную доставку..
Схема производственного процесса
Производство плоской упаковки контрольной линии начинается со стальной полосы Сначала проводится входной контроль необработанной стальной полосы, чтобы подтвердить соответствие материала; затем выполняют стыковую сварку полос. Сварная полоса сначала очищается, затем ей придается форма трубы . , , а тело трубы формируется посредством лазерной сварки. Далее изделие подвергается калибровке, холодной вытяжке и поточному светлому отжигу. Формованная сварная гибкая труба также требует проведения вихревых токовых испытаний, а также гидравлических или воздухонепроницаемых испытаний для проверки целостности сварного шва и герметичности. Наконец, продукт подвергается тонкой намотке , маркировке, окончательной проверке, пластиковой инкапсуляции, упаковке и складированию, а отгрузка организуется в соответствии с требованиями заказчика.
Области применения
Плоские пакеты управления MTSCO широко используются в нефтегазовой, геотермальной, теплообменной и судостроительной В нефтегазовом секторе линии управления используются для распределения внутри скважины, мониторинга давления и контроля жидкости; на геотермальных электростанциях высокая температура и коррозионная стойкость продукции соответствуют требованиям суровых условий труда; в производстве теплообменников и судостроении прецизионные гибкие трубы могут использоваться для передачи среды и подключения приборов. Высокопроизводительный плоский пакет управления линией управления Siri Tubing промышленности . успешно применяется в суровых условиях, таких как глубокое море и под землей Мы поддерживаем настройку в соответствии с потребностями клиентов, помогая клиентам выбрать наиболее подходящие продукты..
Сантопрен ТПВ инкапсуляция
Santoprene TPV (термопластичный эластомер) сочетает в себе мягкость резины с технологичностью пластика, обеспечивая превосходную стойкость к атмосферным воздействиям, озону и химической стойкости. Обладая выдающимися герметизирующими характеристиками и приятными тактильными ощущениями, он широко используется в автомобильных уплотнениях, медицинских устройствах и потребительских товарах. TPV подлежит вторичной переработке, что соответствует тенденциям экологической устойчивости. MTSCO предлагает инкапсулированные решения Santoprene TPV для удовлетворения комплексных потребностей клиентов в эластичности, долговечности и эстетической привлекательности.
Сплав 625 (UNS N06625)
Сплав 625 представляет собой никелевый сплав. Его основными упрочняющими элементами являются молибден и ниобий. Этот материал обладает исключительной жаропрочностью и стойкостью к окислению. Сплав 625 также обладает превосходной коррозионной стойкостью, в том числе устойчивостью к точечной, щелевой коррозии и коррозии в морской воде. Он подходит для применения в авиационных двигателях, газовых турбинах, ракетных двигателях, морских платформах, водолазном оборудовании, атомной промышленности, химических реакторах и высокотемпературных клапанах высокого давления.

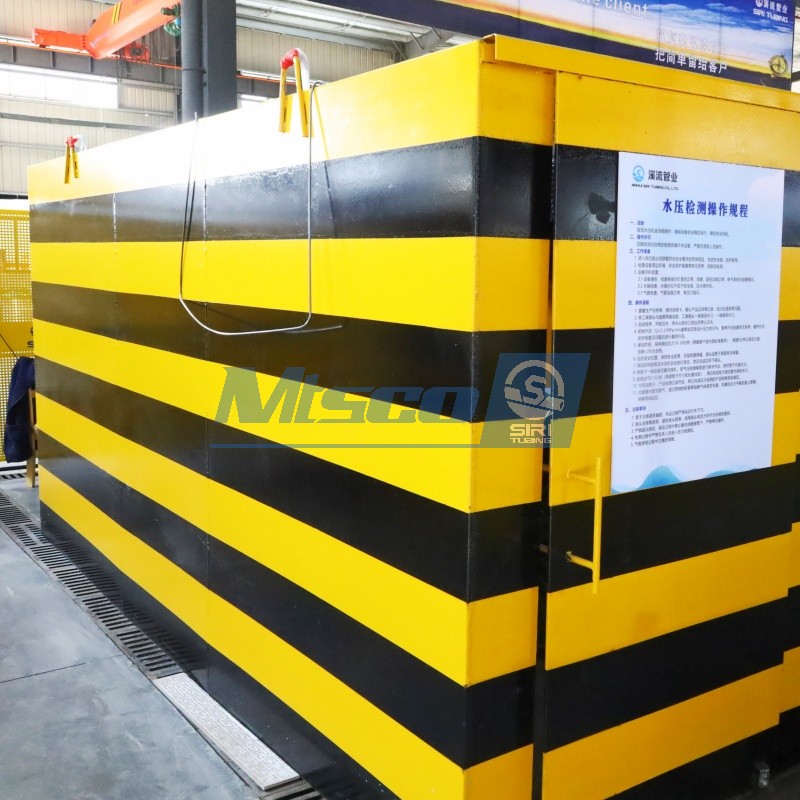

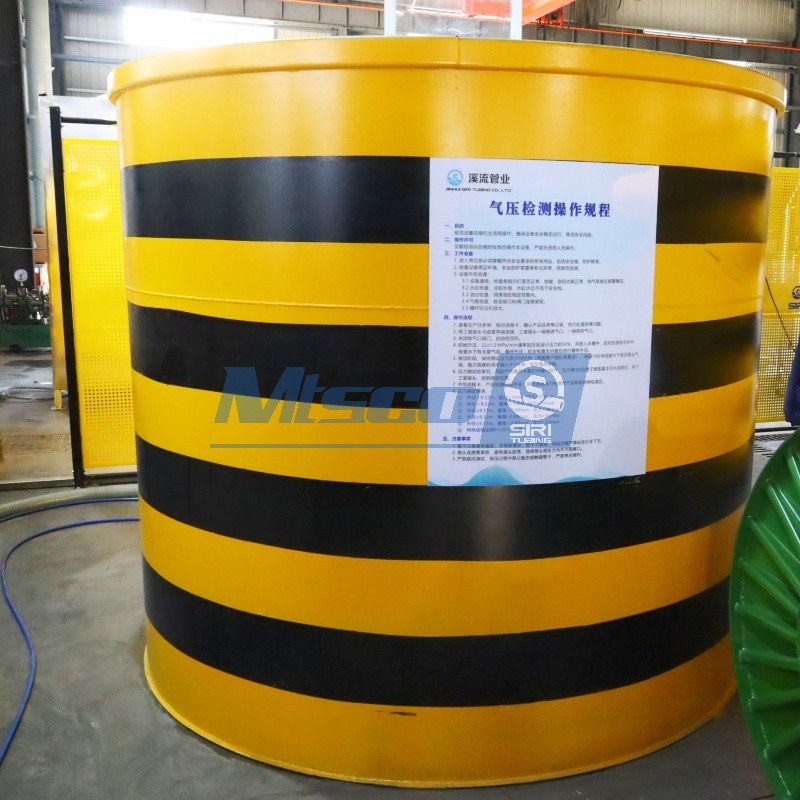

Гидравлика / Испытание на герметичность
Гидравлические и воздухонепроницаемые испытания необходимы для проверки герметичности плоского пакета линии управления . MTSCO проводит испытания под давлением всех сварных гибких труб со стандартным испытательным давлением 5 000 фунтов на квадратный дюйм и максимальным выдерживаемым испытательным давлением 15 000 фунтов на квадратный дюйм. Гидравлическое испытание выявляет деформацию и герметичность корпуса трубы и сварного шва под высоким давлением путем нагнетания воды под давлением в трубу на ; Испытание герметичность используется в сценариях с более высокими требованиями к уплотнению и позволяет быстро обнаружить микроутечки. Оба метода тестирования можно гибко выбирать в соответствии с требованиями заказчика, чтобы гарантировать соответствие продукции требованиям давления в различных условиях работы. После завершения тестирования все записи данных и образцы сохраняются и архивируются.
 |  |
Часто задаваемые вопросы
Вопрос 1: Какие герметизирующие материалы доступны для инкапсулированных линий управления?
A1: Мы предлагаем четыре пластиковых герметизирующих материала: FEP, PVDF, Rilsan PA 11 и Santoprene TPV. ФЭП и ПВДФ обладают превосходной стойкостью к химической коррозии, а Rilsan PA 11 обеспечивает хорошую гибкость. Вы можете выбрать наиболее подходящий герметизирующий материал в зависимости от конкретной среды применения.
В 2: Можно ли изготовить нестандартный размер по индивидуальному заказу?
А 2: Да. Мы поддерживаем настройку внешнего диаметра, толщины стенок, длины и материала герметизации в соответствии с требованиями заказчика. Диапазон наружных диаметров составляет от 3,18 мм до 38,1 мм, толщина стенки от 0,4 мм до 2,54 мм.
Вопрос 3: Для каких типичных условий работы подходят продукты?
A 3: Плоские пакеты с линией управления широко используются в системах управления устьем нефтяных и газовых скважин, в системах теплообменников геотермальных электростанций, в соединениях приборов судовых трубопроводов и при передаче химической среды. Продукты устойчивы к коррозии и высокому давлению и особенно подходят для суровых условий, таких как глубокое море и под землей.
