Как проходит сварка? Рентгенография расскажет вам

Радиографический контроль (RT), также известный как промышленная радиография, является важной дисциплиной неразрушающего контроля. Его основная цель — обнаружение макроскопических геометрических дефектов в заготовках. RT включает в себя различные методы, адаптированные к конкретным характеристикам, такие как рентгеновская компьютерная томография (X-CT), компьютерная рентгенография (CR) и обычная рентгенография.

Обычная рентгенография широко используется в неразрушающем контроле. Он предполагает использование рентгеновских лучей из рентгеновской трубки или гамма-лучей радиоактивного изотопа для проникновения в заготовку. В качестве носителя записи используется пленка, что делает ее наиболее фундаментальным и широко используемым методом радиографического контроля. Это важнейшая составляющая профессиональной подготовки в этой области.

Принцип традиционной рентгенографии основан на проникающей способности рентгеновских или гамма-лучей через материалы, непрозрачные для невооруженного глаза. Когда эти лучи подвергают пленку воздействию, они стимулируют галогенид серебра в слое эмульсии, что приводит к изменению плотности пленки. Эти изменения вызваны дифференциальным поглощением из-за различной плотности материала.

Различия в плотности проявляются в виде изменений темноты проявленной пленки, что позволяет рентгенологам определять природу и расположение дефектов, наблюдая эти различия в темноте.

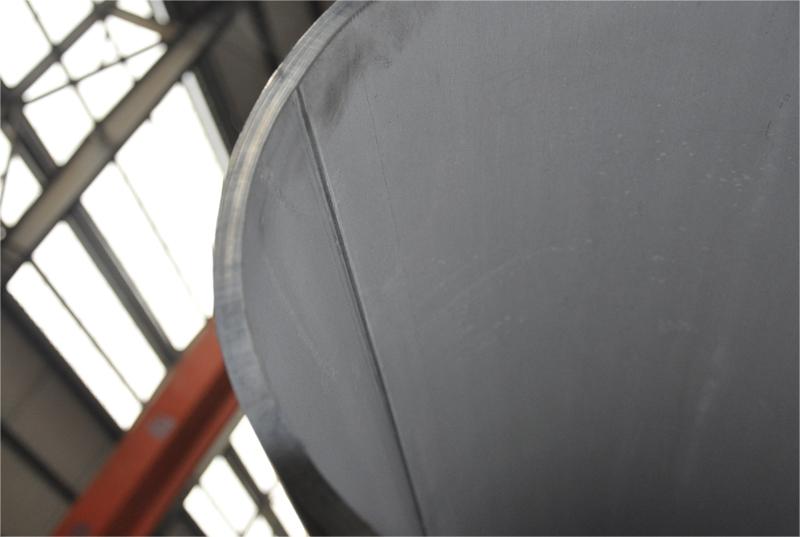

Традиционная рентгенография применима для контроля сварных соединений стальных конструкций различными методами сварки плавлением. Он также эффективен для исследования компонентов из литой стали и, при определенных обстоятельствах, обнаружения угловых сварных швов или других сложных компонентов конструкции.

Традиционная рентгенография имеет ряд преимуществ. Он обеспечивает визуальное отображение дефектов, используя пленку в качестве носителя записи, что позволяет точно идентифицировать характеристики, количество, размер и расположение дефектов посредством наблюдения за пленкой. Он имеет высокую скорость обнаружения дефектов с локальными изменениями толщины, таких как пористость и шлаковые включения.

Обычная рентгенография позволяет обнаружить размеры длины и ширины на уровне миллиметров и субмиллиметров соответственно или даже меньше, без существенного нижнего предела толщины. Он универсален и хорошо работает с различными материалами, такими как сталь, титан, медь и алюминий. На него не влияют форма образца, шероховатость поверхности или размер зерна материала.

Однако традиционная рентгенография имеет ограничения. На обнаружение дефектов типа трещин влияет угол проникновения, и они не могут обнаружить тонкослойные дефекты в перпендикулярном направлении излучения, такие как расслоение стальных пластин. Верхний предел контроля толщины определяется проникающей способностью излучения. Обычная рентгенография относительно дорога и требует много времени по сравнению с другими методами тестирования. Кроме того, это создает риск для здоровья из-за радиационного воздействия, требующего принятия надлежащих защитных мер.

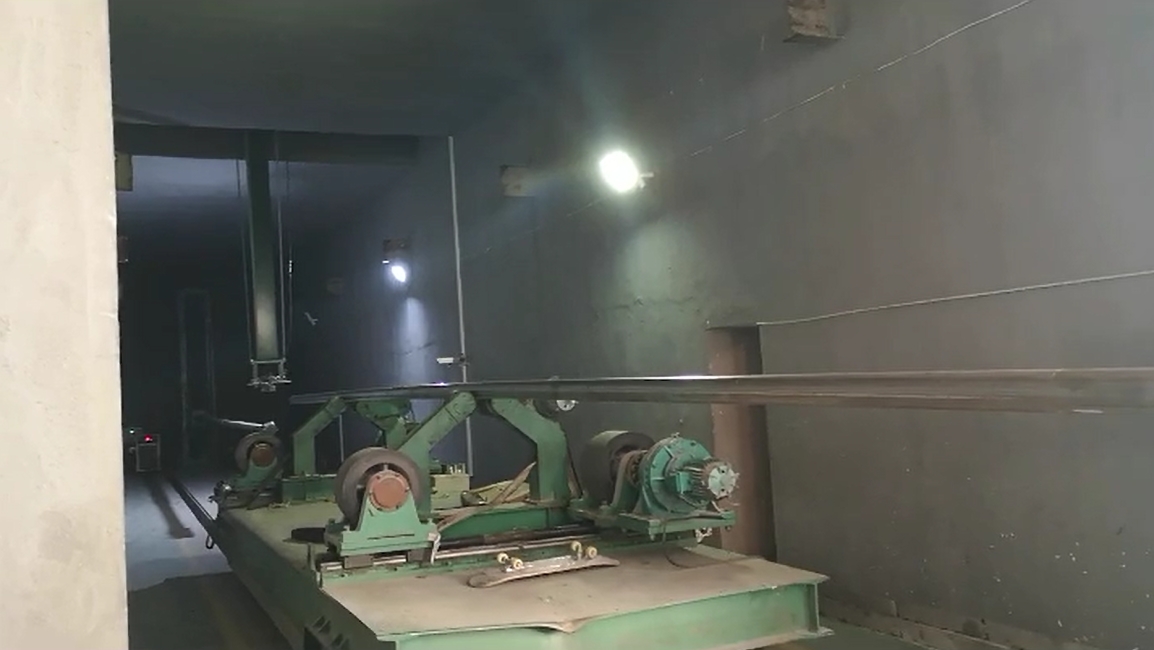

В заключение, радиографический контроль (РТ) является жизненно важным компонентом производства сварных труб, обеспечивающим качество и безопасность конечной продукции. Обычная рентгенография является широко используемым и эффективным методом неразрушающего контроля для точного обнаружения и оценки дефектов труб. Хотя он имеет ограничения и соображения безопасности, он остается важным методом в отрасли.
